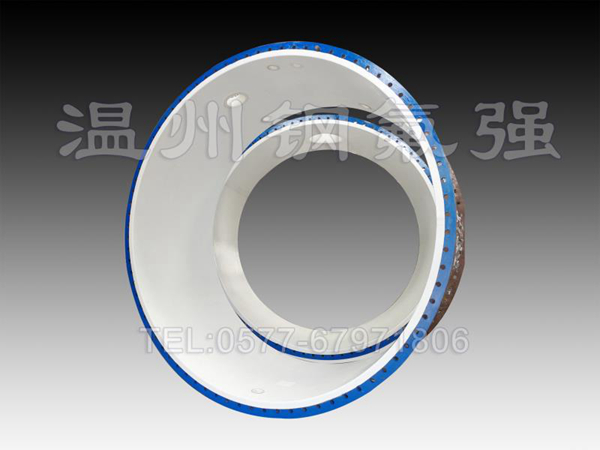

钢衬PTFE管道塔节

发布日期:[2020-08-06] 点击率:

钢衬PTFE管道(F4)塔节采用热熔焊接法板衬,按用户图纸塔节形状,将衬板通过特殊的热熔焊设备,将衬板焊接成容器内形状,然后衬入容器内,该连接法的效果不但表面平整、光滑,几乎没有连接痕迹,而且抗张强度超过国外的现有连接法。立式、卧式不限,可在任何位置开设支管,支管长度为100mm,衬里材料及厚度2~3mm。上下封头与筒体分开衬里,封头、封底一般采用平形、蝶形或锥形结构,也可采用标准封头。

设备钢壳内壁应平整光滑,设备法兰翻边口园角r为6-10mm,支管、法兰翻边口园角r为3-5mm。如容器为正压罐时,钢外壳上都开有¢2-3㎜的排气检漏小孔,内衬与钢外壳之间残留的气体遇热膨胀也可由此排出。如容器为负压罐时,先启动设备的钢外壳排气检漏小孔负压装置,然后启动釜内的放料(真空)装置,要保持釜内真空度和衬氟层与钢壳间的真空度平衡。亦可PTFE衬里内壁按一定距离均匀设置外包PTFE的金属支撑环 (Φ16~25mm),旨在提高衬里与壳体的结合力度,使衬里具有耐负压 的能力。

在PTFE衬里的支撑环支点处,形成波纹,以补偿PTFE衬里的热胀冷缩,明显提高了衬里的使用寿命。容器内需设配栅板时,外包PTFE栅条之间距离应>30mm。如用户填料直径≤30mm,需在栅板上加置一块PTFE多孔板。用户自供钢壳的,其内壁应平整光滑。筒体法兰翻边口R应为10~15mm,支管法兰翻边口倒角R就为5~10mm。
